山东田中机械带您看看道路救援服务车结构布局

案例简介：

---

  大家听了这么多关于道路救援服务车的介绍，很多人对内部结构及布局是不是很好奇？那山东田中设备小编带你探一探服务车结构布局~

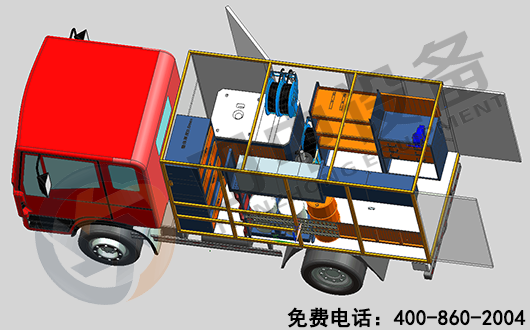

  货箱内部尺寸：3655*1810*1800mm，货厢右侧单开门；后侧双开门。
  布局分为：油品、配件摆放区；日常维修保养操作区；

  车厢尾部留有＞1平方米的空间利用，便于维修作业、备件存放及油品摆放。

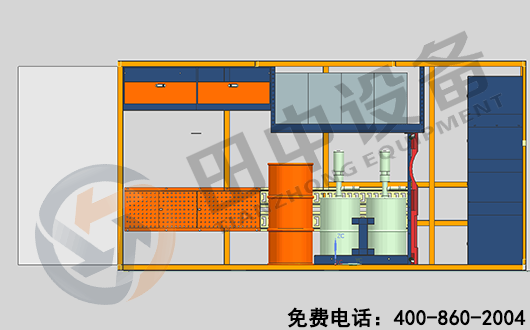

  1.配件吊柜：车厢尾部左侧起上方装置两个格挡吊柜，承重200KG便于零配件等存放；
  2.滤芯放置架：位于吊柜右侧，承重100KG可摆放空滤、机滤等等；
  3.废油回收桶：用扎带固定在滤芯架左下方，100L容量，用于废油回收存放；
  4.油桶固定底座：位于滤芯架中下方，内放置可固定两个60L油桶；
  5.修车躺板：用扎带固定在滤芯架支腿侧；

  6.立式配件工具柜：固定至货箱前端，单层承重100KG，每层带有可锁止挡板。

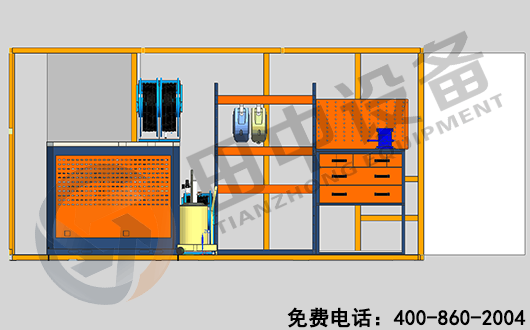

  1.发电空压电焊一体机：位于货箱前端右侧，控制面板在侧开门位置车下可操作，是养护快修作业电源、气源、电焊功能的核心提供设备；
  2.油管卷管器：两个10米油管卷管器固定于一体机上方，侧开门位置用于机油齿轮油的输送；
  3.气管卷管器：15米气管卷管器，固定于一体机右侧下方，用于大风炮 连接气源使用；
  4.储物架：气管卷管器右侧固定有四层储物架，每层高度可调节，单层承重100KG，内置摆放塑料零件盒；
  5.电、气鼓：装置在储物架上层左上端，含有10米电气源线；
  6.气动黄油机：扎带固定的黄油加注机放置在储物架左下方；

  7.台钳工作台：位于储物架右侧车厢尾部，三层工作台抽屉可放各种零件标准件等，底部备有接油槽。
